2×4(ツーバイフォー)フレーミング工事

2016年10月4日

2×4フレーミング工事 壁

ただいま新築工事が進行中の「大きな吹抜けのある家」。

基礎工事から家の骨組みを造るフレーミング工事へと進み、着々とお家らしくなっています。

この記事では、そんな現場の進捗報告も兼ね、2×4フレーミング工事を詳しく追いかけてみたいと思います。



*ツーバイフォー工法およびフレーミング工事については、こちら ↓ で 詳しく解説しています。

 ≫ツーバイフォー工法 フレーミング大工のこだわり ~土台~

 ≫ツーバイフォーで壁を建てる~ついでに棚の取り付け方





土台工事

コンクリートの基礎の上に基礎パッキンを並べ、その上に土台を敷いていきます。

2×4フレーミング工事 土台

2×4フレーミング工事 土台

黒くて細かい隙間が空いている基礎パッキンは、換気を図れ、地震の際の緩衝材としても有効です。

2×4フレーミング工事 土台

大引き(鋼製束にのっている材料)もならび、土台工事が完成しました。

1階床工事

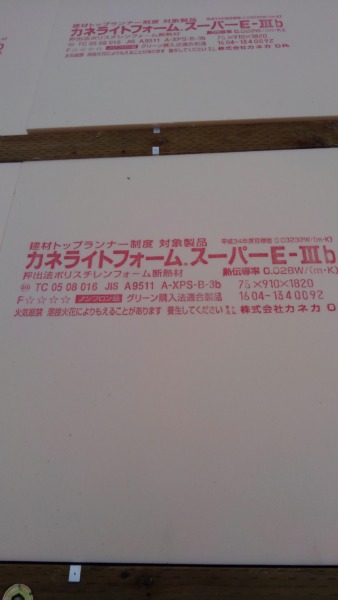

まずは断熱材を敷きます。

2×4フレーミング工事 断熱材

2×4フレーミング工事 断熱材

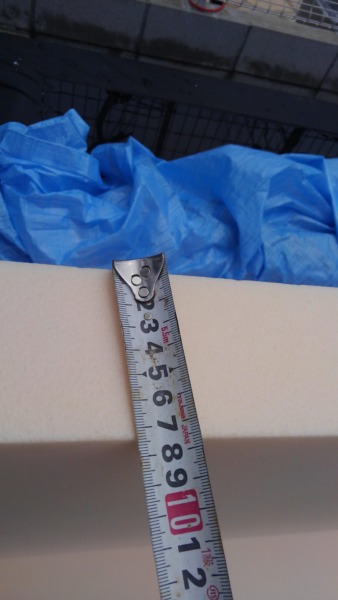

75㎜の断熱材ですので、足元も断熱対策はばっちりです!

2×4フレーミング工事 断熱材

浴室と床下点検口以外はすべて敷き詰めます 。

断熱材が敷き終わるとその上に28㎜の構造用合板を張ります。

2×4フレーミング工事 床

2×4フレーミング工事 床

1階壁工事

床構造が完成し、壁工事が始まりました。

2×4フレーミング工事 壁

主に38㎜×89㎜の構造材と構造用合板で壁を造り 面を構成し、床、壁、天井と6面体を組み立てます。

2×4フレーミング工事 壁

床に2×4材を並べます。

2×4フレーミング工事 壁

2×4フレーミング工事 壁

2×4フレーミング工事 壁

構造用合板をはり、窓枠をくり抜き、かべを起こします。
壁はジャッキでおこします。

2×4フレーミング工事 壁

2×4フレーミング工事 壁

壁が起きました!

2×4フレーミング工事 壁

続いて同じように次の面です。

床で木材を組む→組んだ壁を垂直に起こす
ひたすら黙々と・・・組んでは建てる!!

ここからどんどんお家らしくなっていきます!

2×4フレーミング工事 壁

2×4フレーミング工事 壁

2×4フレーミング工事 壁

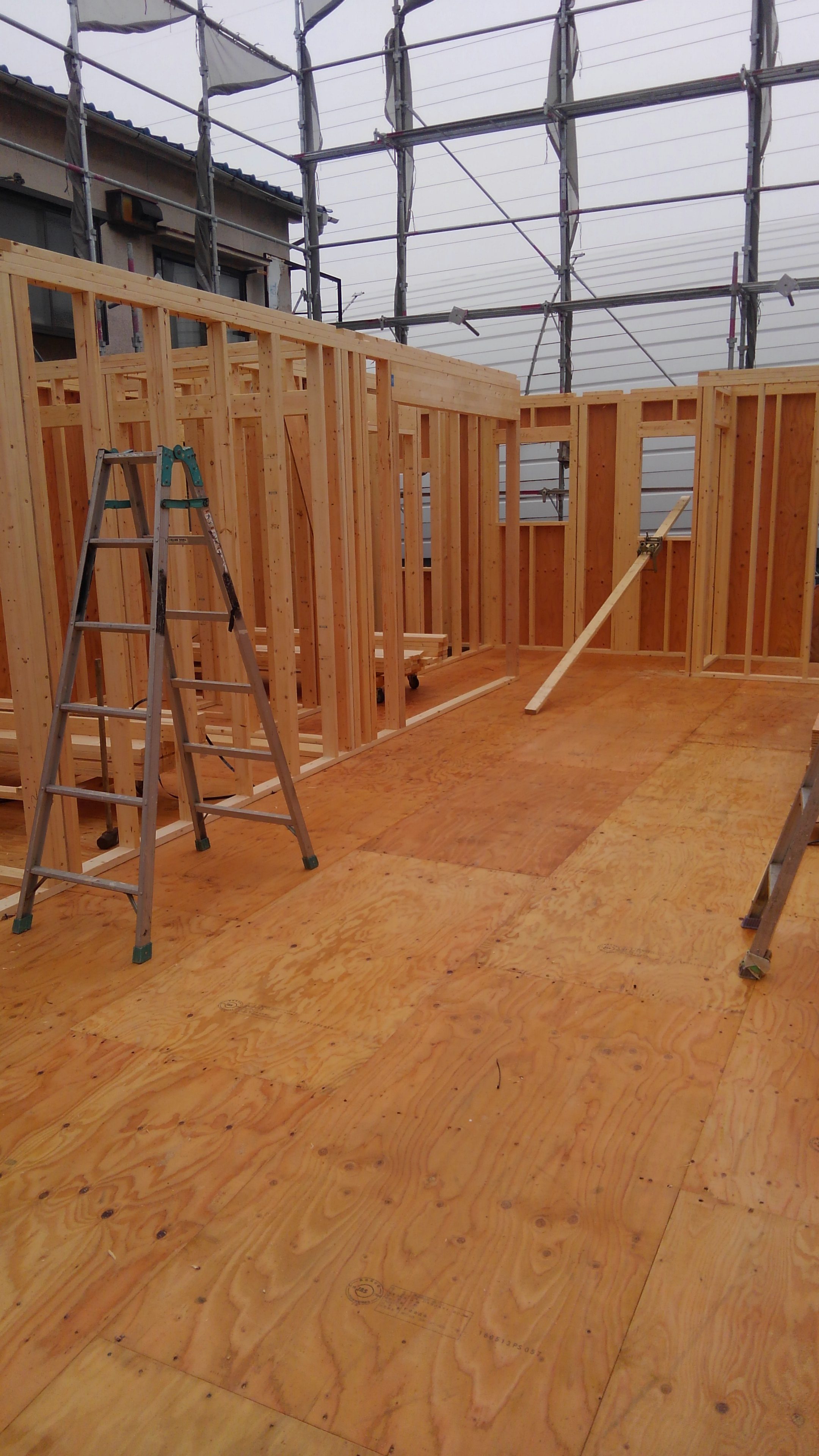

内部の間仕切壁もたてていきます

2×4フレーミング工事 壁

2階床&壁工事

1階の壁の上に床材をのせていきます。

2×4フレーミング工事 2階床

2×4フレーミング工事 2階床

2×4フレーミング工事 2階床

2×4フレーミング工事 2階床と壁

床ができ、2階の壁も起きてきました。

2階ドア開口

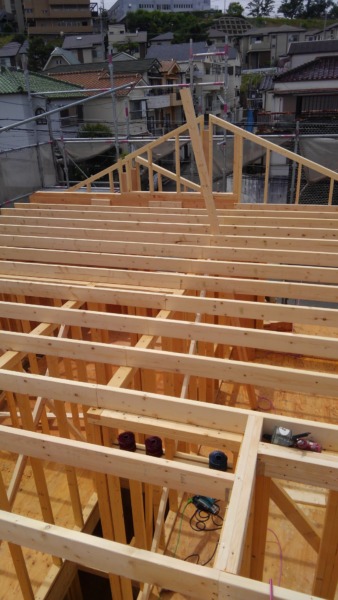

2階天井



KIMG0221

KIMG0223

 KIMG0225

KIMG0226

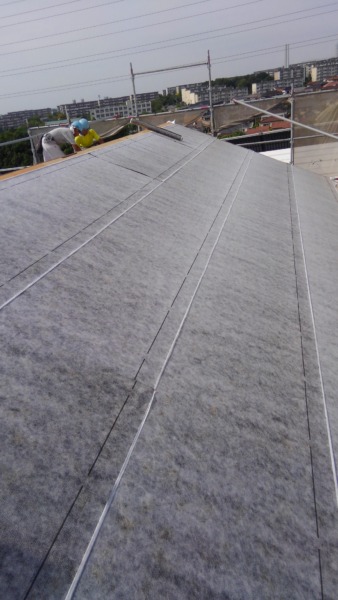

屋根

KIMG0230

KIMG0231

KIMG0237

KIMG0238

KIMG0243

KIMG0247

KIMG0248

KIMG0251

お家の骨格が出来上がりました。

フレーミング工事の追跡はここで一区切りですが、外観、内部仕込み(水道・電気などの配管工事)、内装・・・と続く工事の様子についても また記事を改めてお伝えする予定です。
